3ПБ-16-37: размеры, назначение и выбор

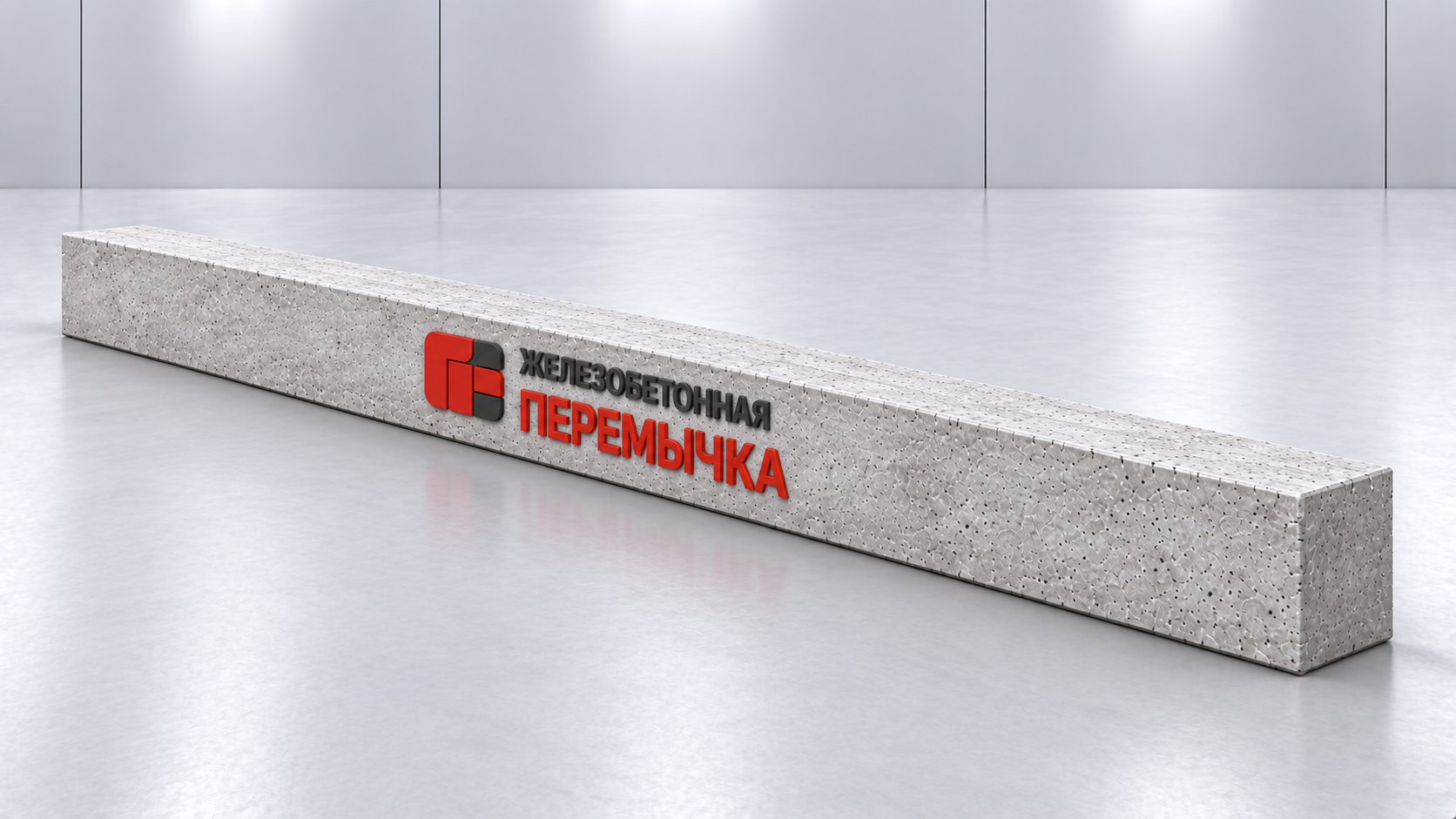

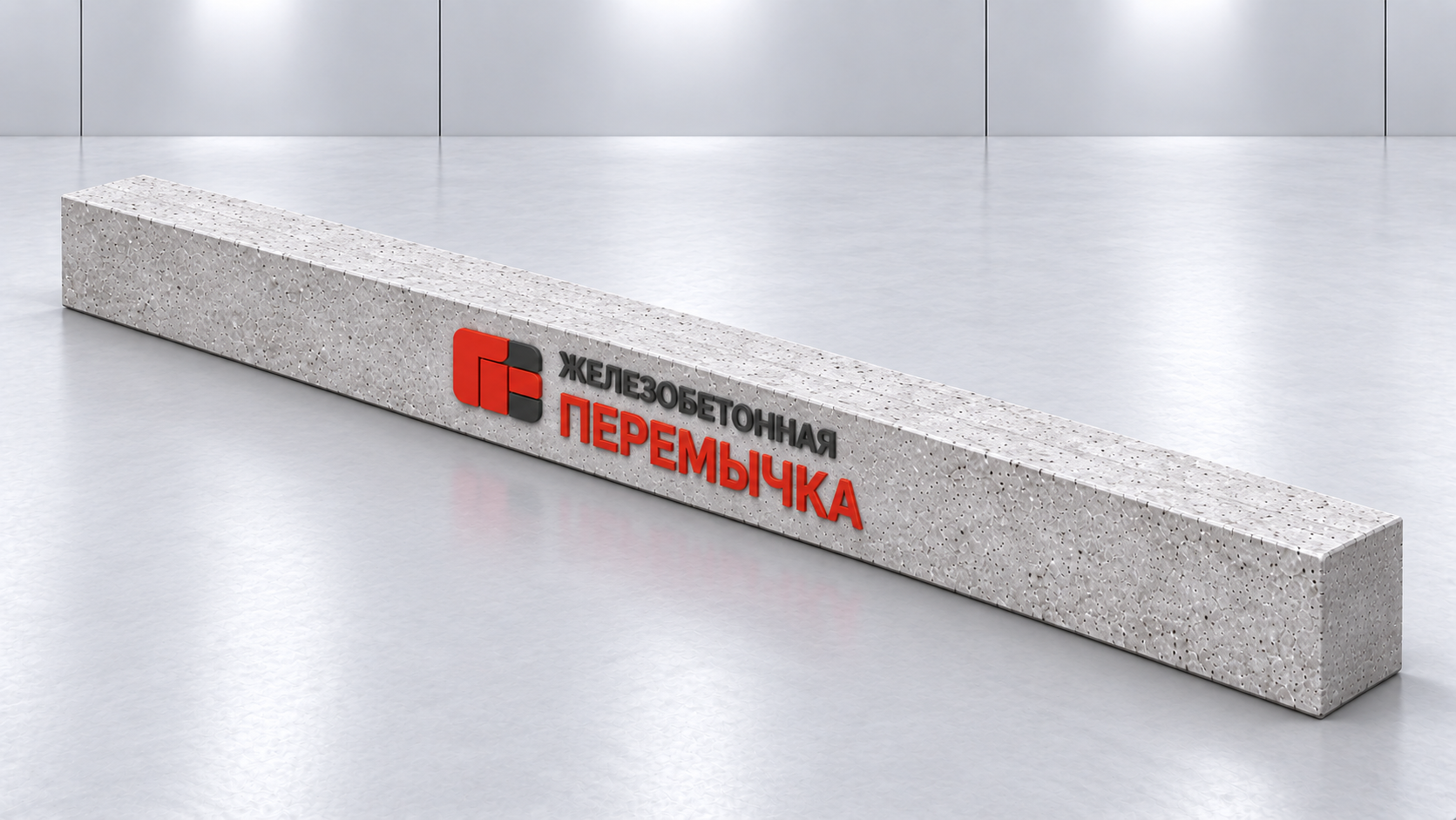

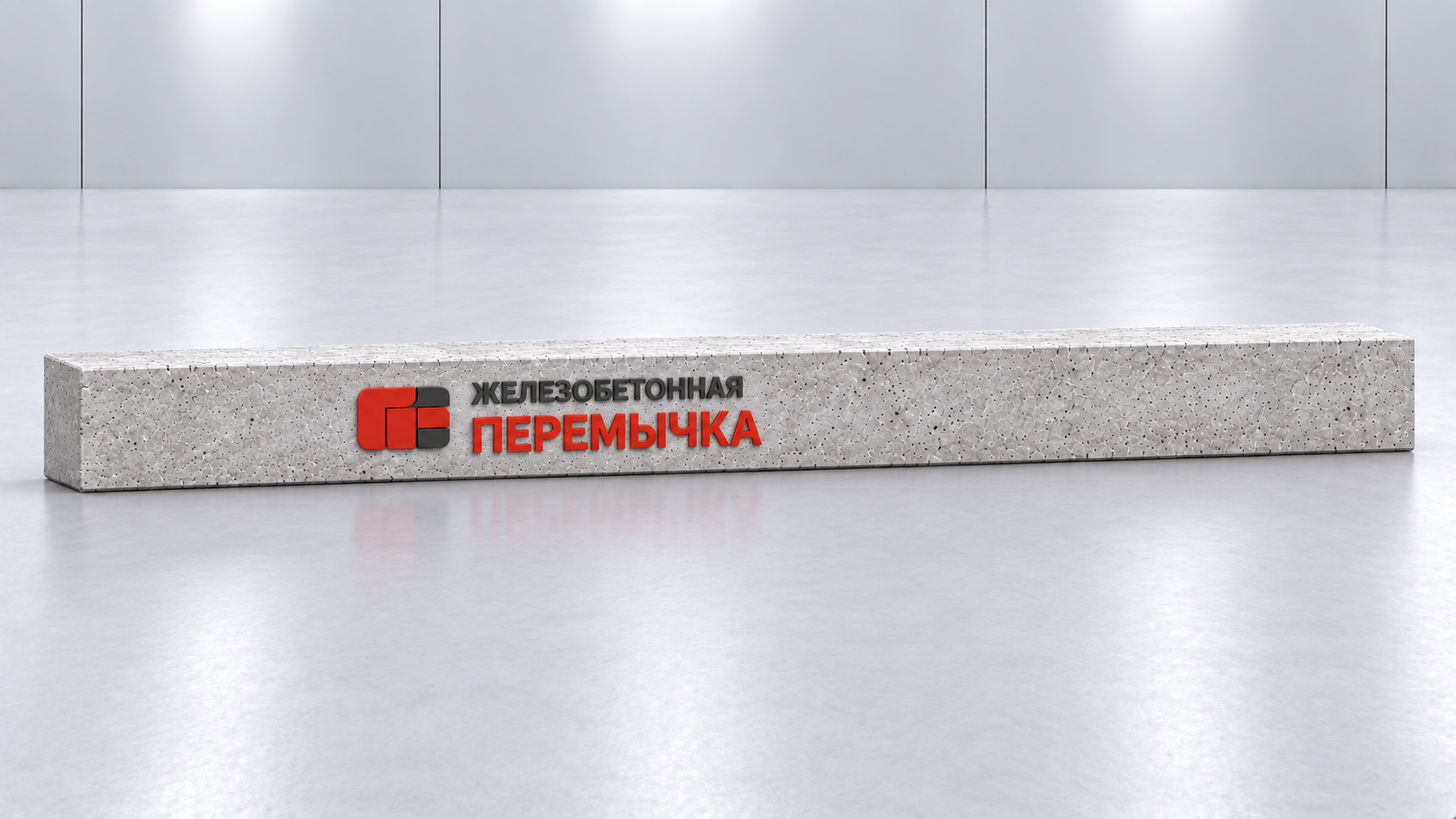

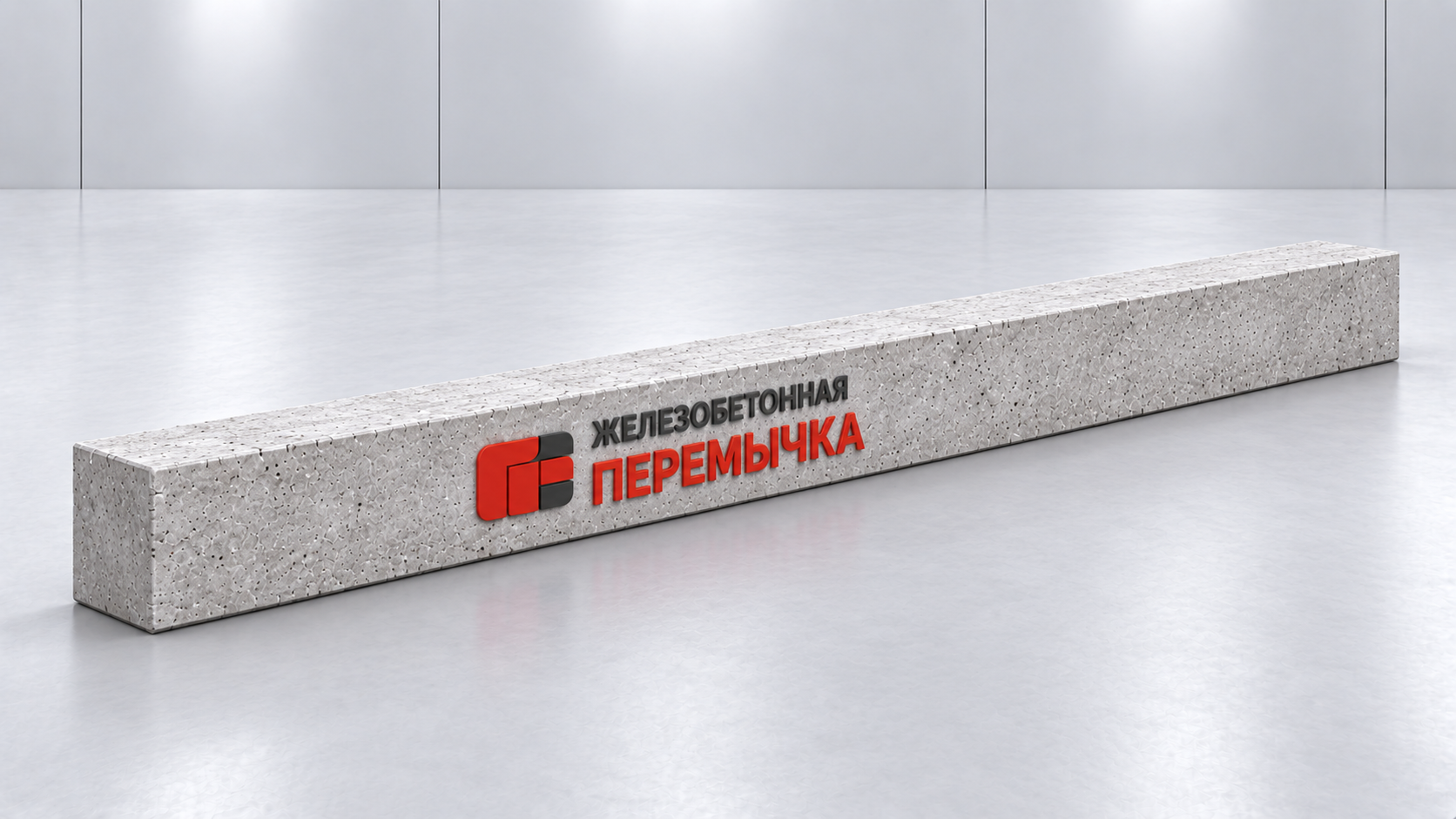

Перемычка 3ПБ-16-37 можно заказать в «ГРС» с доставкой по Москве и Московской области. Размеры изделия — 1550 × 120 × 220 мм в порядке длина × ширина × высота; масса — 102 кг. В корзине количество указывается в штуках. Для комплектации заказа используйте артикул GRS-ZHBI-068 и полную маркировку 3ПБ-16-37: это помогает отличить позицию от похожих изделий при согласовании поставки.
3ПБ-16-37 относится к брусковым железобетонным перемычкам. Её рассматривают для перекрытия проёмов в кладке, если именно такое исполнение предусмотрено проектом. Для этой позиции важны высота железобетонного элемента и проверка расчётного исполнения. Длина 1550 мм — размер самого изделия, а не допустимая ширина окна или двери. Часть длины должна приходиться на опирание с обеих сторон проёма; требуемые участки опирания определяет проектировщик.
Что означает обозначение 3ПБ-16-37
В обозначении ПБ зашифрован тип брусковой перемычки. Начальная цифра 3 относится к типоразмеру сечения; для выбранной позиции ширина составляет 120 мм, высота — 220 мм. Группа длины в маркировке округлена, поэтому для раскладки необходимо использовать фактические 1550 мм из характеристики, а не восстанавливать точный габарит по названию.
Последняя группа «37» относится к нагрузочному исполнению. Её нельзя читать как массу автомобиля, общий вес перекрытия или количество тонн, которое разрешено положить на изделие. Расчётная нагрузка задаётся в документации на перемычку с определёнными единицами и условиями работы. Сравнение по последнему числу без проверки серии и схемы опирания не даёт основания для замены.
Как проверить соответствие проёму
Начните с ширины проёма в свету и проектной длины опорных участков. Для 3ПБ-16-37 должно выполняться условие: ширина проёма плюс опирание слева и справа не превышают 1550 мм. Это геометрическая проверка, а не расчёт прочности. Подходящая по длине перемычка может не соответствовать нагрузке, конструкции стены или требованиям к её материалу.
Отдельно учитывают толщину стены. Ширина одного бруска 120 мм не равна ширине всего узла над проёмом: в проекте может быть предусмотрено несколько элементов, утепление и другие слои. Количество брусков в ряду, их расположение и связь с кладкой назначают по чертежу. Складывать несущие способности отдельных изделий без расчётной схемы нельзя.
Сравнение с другими позициями каталога
Для комплектования нескольких проёмов удобно сопоставить соседние исполнения. Ссылки ниже нужны для сравнения геометрии, а не обозначают готовую взаимозаменяемость.
Перемычка 2ПБ-16-2: 1550 × 120 × 140 мм, масса 65 кг. Учитывайте полную маркировку: совпадение части размеров не подтверждает одинаковую несущую способность.
Перемычка 1ПБ-16-1: 1550 × 120 × 65 мм, масса 30 кг. Учитывайте полную маркировку: совпадение части размеров не подтверждает одинаковую несущую способность.
Подготовка к монтажу 3ПБ-16-37
До поставки проверьте готовность кладки в местах опирания. Отметки, материал опор, раствор и последовательность монтажа должны соответствовать проекту и принятой технологии. Если основание повреждено или опорный участок оказался короче предусмотренного, сначала устраняют причину; дополнительная толщина раствора не заменяет полноценную опору.
Перемычку длиной 1,55 м размещают в проектном положении. Нельзя произвольно переворачивать её, прорезать отверстия, подрубать сечение или укорачивать изделие ради подгонки: внутри находится рабочая арматура. Любое изменение конструктивного элемента требует отдельного решения. Заводское обозначение, ориентацию и способ подъёма проверяют до начала установки.
После установки контролируют положение торцов, уровень и соответствие фактических опор чертежу. Перед продолжением кладки и передачей последующих нагрузок соблюдают технологическую последовательность проекта. Срок, через который можно нагружать узел, нельзя определять по одному названию перемычки: он зависит в том числе от применённого раствора и условий твердения.
Документы и контроль поставки
В заявке фиксируют перемычка 3пб-16-37, артикул GRS-ZHBI-068, количество и согласованное исполнение. Стандарт изготовления, класс бетона и морозостойкость сверяют с паспортом производителя: сама маркировка не подтверждает все эти показатели. Если проект задаёт конкретные требования, их передают до согласования поставки, а не после разгрузки.
Артикул GRS-ZHBI-068 в заявке должен соответствовать маркировке на изделии. Сопоставьте количество с накладной, а повреждения зафиксируйте до монтажа. Решение о допустимости дефектов принимают по документации на партию.
Проверка комплектации по длине и сечению
Для этой позиции в ведомости должны одновременно совпасть длина 1550 мм и сечение 120 × 220 мм. На десять таких перемычек приходится 1020 кг каталожной массы. Если в соседней строке заказа указано другое нагрузочное исполнение той же длины, сохраняйте обе строки отдельно и обозначьте место монтажа каждой партии.
Применение 3ПБ-16-37 на объекте
- Оконные проёмы по проектной ведомости
3ПБ-16-37 включают в заказ для оконного узла, когда совпадают требуемая длина 1550 мм, сечение 120 × 220 мм и нагрузочное исполнение. Проверьте отметку перемычки, число брусков и место утепления. Габариты оконного блока сами по себе не определяют размер железобетонной детали.
- Дверные и технические проёмы
При подборе для дверного проёма сопоставьте 1550 × 120 × 220 мм с чертежом кладки. Высота 220 мм влияет на отметку последующих рядов. Для технических отверстий под коммуникации назначение остаётся проектным: свободное место над отверстием не означает, что любой брусок подходит по нагрузке.
- Комплектация нескольких этажей или секций
Артикул GRS-ZHBI-068 позволяет отдельно учесть 3ПБ-16-37 в сводной спецификации. Разделите количество по этажам и осям, чтобы одинаково выглядящие перемычки разных исполнений не смешались на разгрузке. Потребность проверяют по числу деталей в каждом узле, а не только по числу проёмов.
Вопросы о выборе и заказе 3ПБ-16-37
Длина составляет 1550 мм, ширина 120 мм, высота 220 мм. Цифры длины в обозначении округлены и не заменяют эти данные. Используйте фактический размер при проверке раскладки и опирания, а при приёмке сопоставьте изделие с документом на поставленную партию.
Универсальную ширину проёма по маркировке назвать нельзя. Из 1550 мм необходимо исключить проектные опорные участки с обеих сторон. Затем проверяют нагрузку, материал кладки и весь узел. Если чертежа нет, сначала нужен расчёт, а не выбор по ближайшей длине.
Это обозначение нагрузочного исполнения, которое расшифровывают по документации на изделие. Число 37 не следует указывать как общую нагрузку в тоннах. Для проверки нужны единицы нагрузки, расчётная схема и условия применения конкретной серии.
Для бруска 3ПБ-16-37 ширина равна 120 мм. Количество изделий по толщине стены задаётся проектом, и одной длины для решения недостаточно. Согласовывают распределение нагрузки, расположение элементов и опоры. Произвольное сокращение числа брусков не допускается.
Подрезка 3ПБ-16-37 может затронуть рабочую арматуру и изменить расчётную работу. Изделие не следует подгонять как отделочный материал. При несовпадении длины 1550 мм с узлом выбирают предусмотренный проектом типоразмер или согласовывают изменение решения.
Составьте ведомость проёмов и для каждого укажите число изделий 3ПБ-16-37. Сумма этих количеств и составляет потребность в данном артикуле. Если над одним проёмом стоят несколько брусков, считать один проём за одну штуку ошибочно. Другие маркировки оформляют отдельными строками.
Сопоставьте маркировку 3ПБ-16-37, количество, фактическую геометрию и паспорт партии. Осмотрите торцы, опорные зоны и доступные поверхности. Повреждения фиксируют до монтажа; их допустимость определяют по документам, а не только по тому, мешает ли скол установить изделие.
Укажите артикул GRS-ZHBI-068, количество, адрес, доступное время и способ разгрузки. Одна перемычка весит 102 кг; суммарная масса складывается со всеми другими позициями заказа. Для подбора транспорта учитывают длину 1550 мм, размещение груза и возможность работы техники у стены.
