Л-300/3: размеры, назначение и выбор
Лоток Л-300/3 можно заказать в «ГРС» с доставкой по Москве и Московской области. Размеры изделия — 1000 × 540 × 430 мм в порядке длина × ширина × высота; масса — 300 кг. В корзине количество указывается в штуках. Для комплектации заказа используйте артикул GRS-ZHBI-054 и полную маркировку Л-300/3: это помогает отличить позицию от похожих изделий при согласовании поставки.

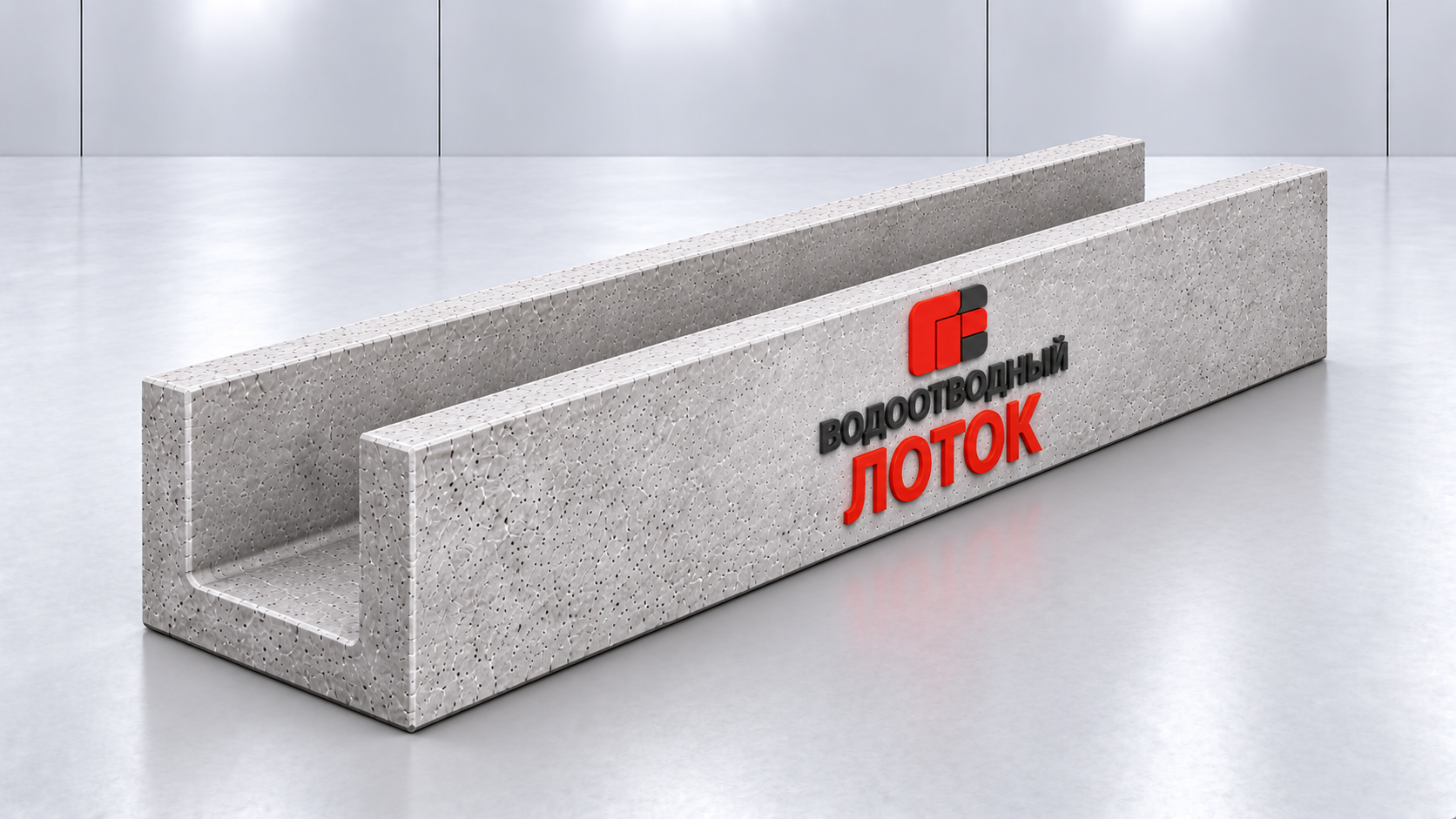

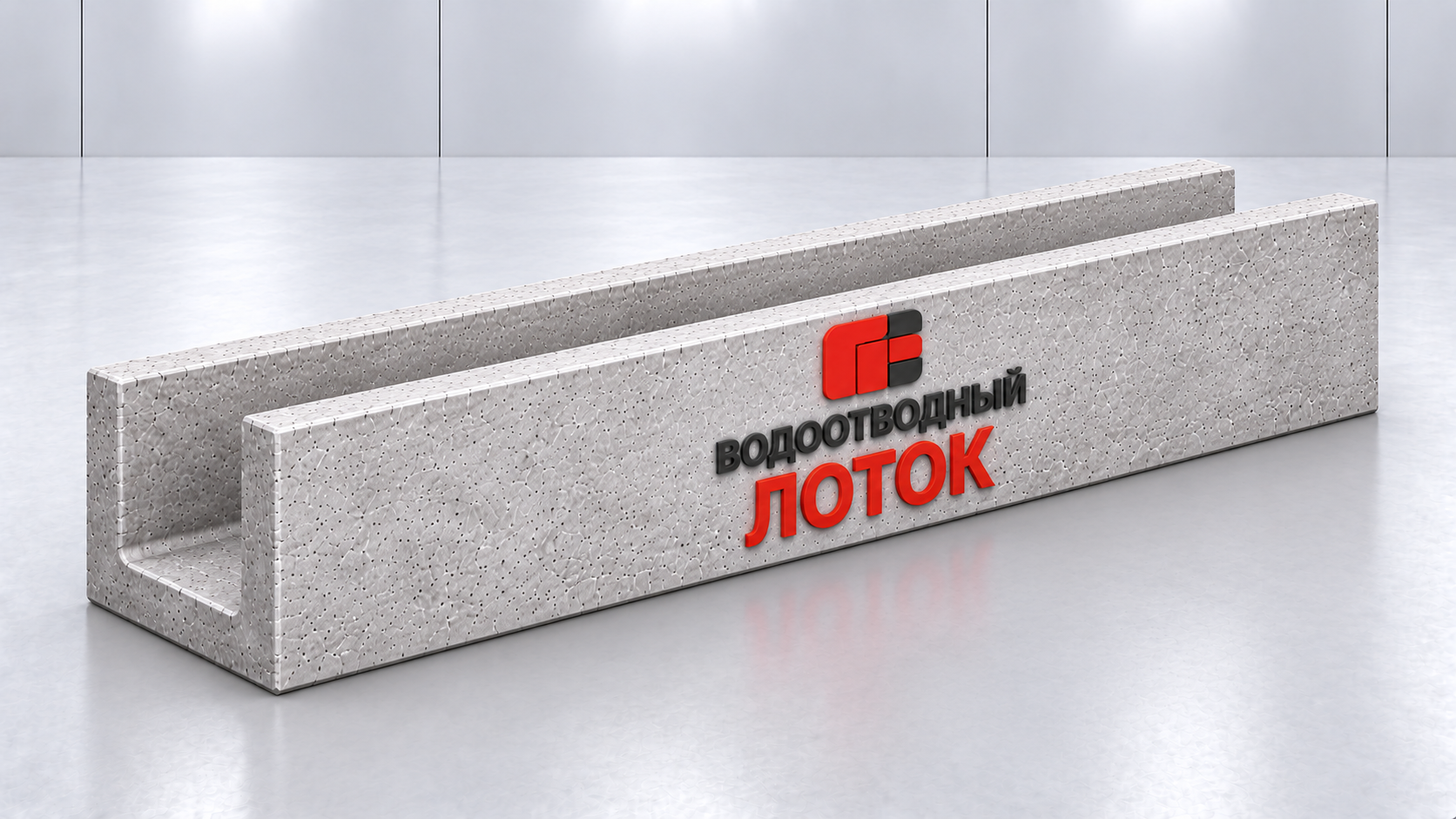

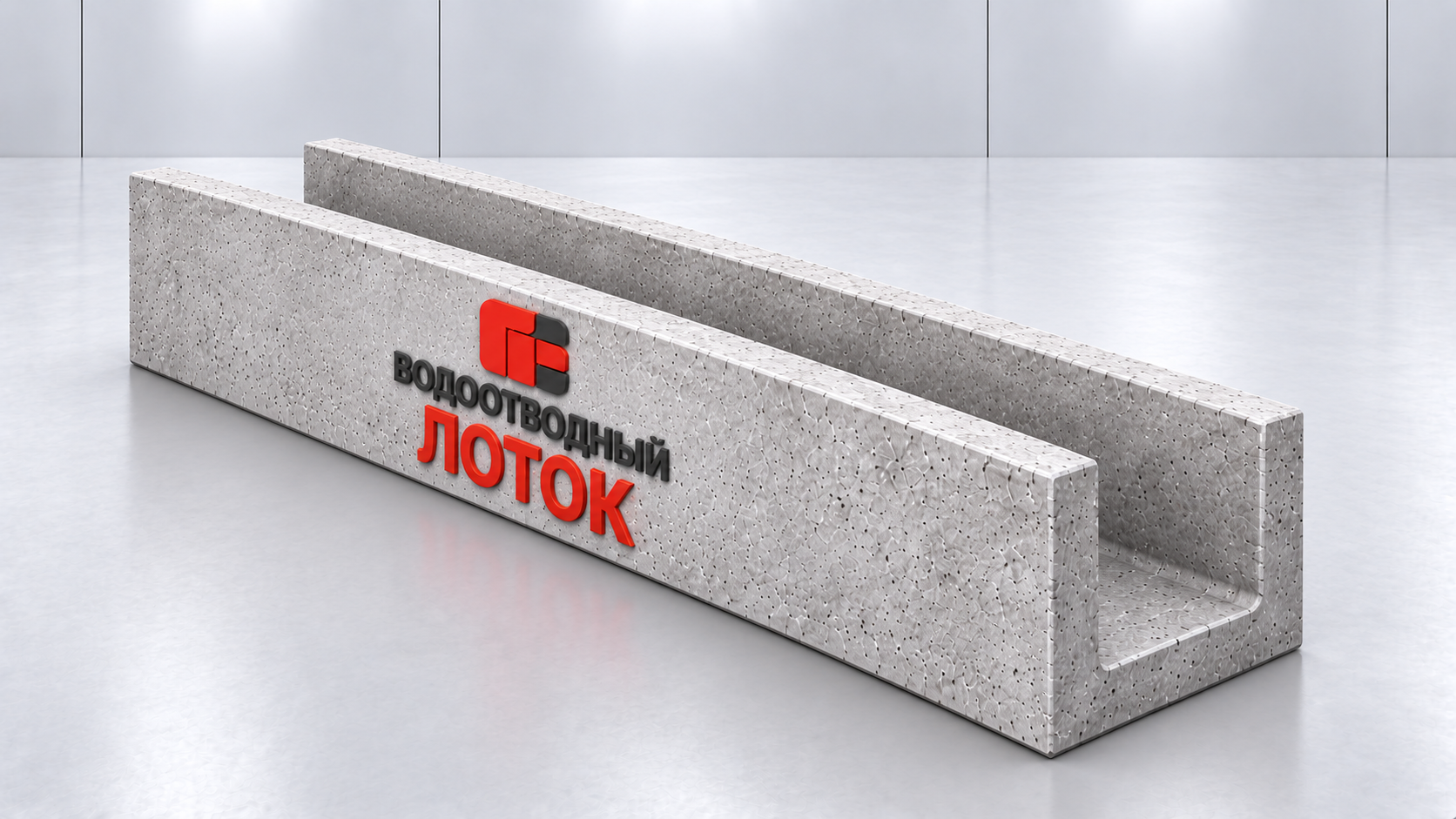

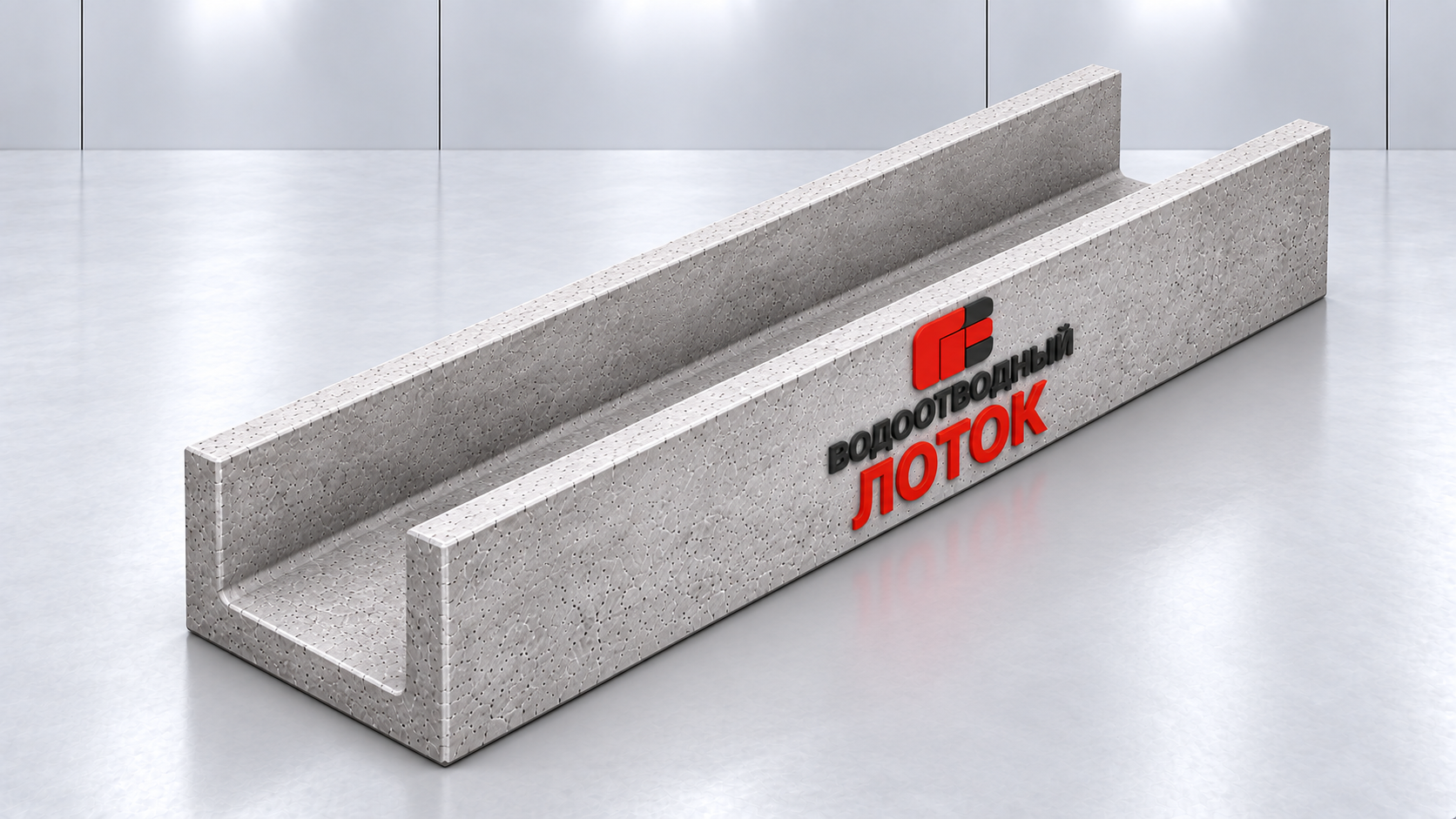

Л-300/3 — открытый бетонный водоотводный лоток с наружными габаритами 1000 × 540 × 430 мм. Он используется как элемент предусмотренной проектом линии отвода воды. Наружная ширина 540 мм и высота 430 мм не равны размерам внутреннего водопропускного сечения. По одним габаритам нельзя определить расход воды, который примет линия, или допустимость проезда транспорта по её краям.
Как выбрать Л-300/3 для водоотвода
Начните с плана движения воды: откуда поступает сток, где проходит линия лотков и куда она выпускается. Учитывают площадь водосбора, уклоны, отметки входов и выходов, возможность подпора в принимающей системе. Даже крупный лоток не решит задачу, если выпуск расположен слишком высоко или регулярно перекрывается.
Длина 1000 мм влияет на раскладку трассы и количество соединений. Более длинные секции позволяют уменьшить число стыков, но требуют соответствующих условий перевозки и монтажа. Короткие элементы удобнее на ограниченных участках, однако их совместимость по внутреннему профилю, торцам и соединению необходимо проверить отдельно. Совпадение наружной ширины само по себе не гарантирует плотного сопряжения.
Наружные размеры и пропускная способность
Для Л-300/3 в каталоге указаны наружные размеры: длина 1000 мм, ширина 540 мм и высота 430 мм. Эти величины нужны для предварительной компоновки, транспортировки и оценки места под устройство линии. Подменять ими размеры канала при гидравлическом расчёте нельзя: стенки и днище занимают часть сечения.
Для расчёта расхода потребуются внутренний профиль, принятый уклон, шероховатость, схема соединений и расчётное поступление воды. Важно проверить не только прямой участок, но и повороты, переходы, пескоулавливающие устройства и выпуск. Узкое место в одном узле может ограничить работу всей трассы.
Если рядом движется транспорт, отдельно рассматривают воздействия на лоток и конструкцию примыкания покрытия. Водопропускная способность и несущая способность — разные характеристики. Наличие бетонных стенок не означает, что по лотку можно переезжать колёсами; для пересечения проезда нужен предусмотренный проектом узел.
Сравнение секций водоотводной линии
Ниже приведены другие позиции раздела. Перед объединением разных маркировок в одну трассу проверьте внутренний профиль и узлы сопряжения.
Лоток Л-1-7: 1100 × 390 × 370 мм, масса 160 кг. Сопоставьте этот размер с планом участка и предусмотренным в проекте узлом.
Лоток Л-300: 2950 × 540 × 430 мм, масса 880 кг. Сопоставьте этот размер с планом участка и предусмотренным в проекте узлом.
Подготовка основания под Л-300/3
Трассу разбивают по проектным отметкам, начиная с контроля выпуска. Если сначала выставить секции только по поверхности участка, можно получить застойную зону на последнем соединении. Для лотка длиной 1 м полезно проверить отметки обоих торцов, а после установки ряда — непрерывность направления стока.
Основание должно поддерживать изделие по предусмотренной схеме и сохранять отметки при эксплуатации. Его конструкция зависит от грунта, воды и нагрузок рядом с трассой. Случайные точечные подкладки и непрочные включения могут привести к перекосу или локальному повреждению; наличие ровной верхней кромки ещё не подтверждает правильное опирание.
Соединения, заделку швов и обратную засыпку выполняют согласно проекту. Не допускают выступов, которые задерживают мусор внутри канала. Положение соседних секций проверяют до закрытия доступа к стыкам. Если вода должна поступать с покрытия, отметки его края также согласуют с входом в лоток, иначе дождевой сток может пройти мимо линии.
Документы и контроль поставки
В заявке фиксируют лоток л-300/3, артикул GRS-ZHBI-054, количество и согласованное исполнение. Стандарт изготовления, класс бетона и морозостойкость сверяют с паспортом производителя: сама маркировка не подтверждает все эти показатели. Если проект задаёт конкретные требования, их передают до согласования поставки, а не после разгрузки.
Артикул GRS-ZHBI-054 в заявке должен соответствовать маркировке на изделии. Сопоставьте количество с накладной, а повреждения зафиксируйте до монтажа. Решение о допустимости дефектов принимают по документации на партию.
Применение Л-300/3 на объекте
- Поверхностный сток с площадок
Л-300/3 рассматривают в составе линии сбора воды с прилегающего покрытия. Наружный габарит 540 × 430 мм помогает разместить секцию, но расчёт ведут по внутреннему каналу. Учитывают местные понижения и фактический путь воды к входу.
- Продольное водоотведение
Секции длиной 1000 мм включают в раскладку трассы с заданными отметками. Нужно проверить непрерывный выпуск и совместимость соединений. Линия, установленная без расчёта уклона, может удерживать осадок даже при визуально достаточной глубине.
- Замена участка существующего канала
При заказе артикула GRS-ZHBI-054 для ремонта сравните не только наружные размеры, но и профиль торцов, внутреннюю ширину и отметку дна. Если существующий участок другой серии, готового сопряжения может не быть. Заранее предусмотрите проектный переход, чтобы не сужать живое сечение случайной заделкой.
Вопросы о выборе и заказе Л-300/3
Наружные размеры составляют 1000 × 540 × 430 мм, масса — 300 кг. Размер внутреннего канала в эту запись не входит. Для размещения изделия ориентируйтесь на габарит, а для расчёта расхода запросите чертёж с внутренним профилем.
Длина Л-300/3 равна 1 м. Для предварительной оценки разделите протяжённость линии на эту величину и округлите число секций вверх. Затем уточните швы, переходы и выпуск по раскладке. Последний участок может потребовать другой детали, а не произвольного укорачивания лотка.
Наружная ширина 540 мм не показывает площадь потока. Нужны внутренняя геометрия, уклон и расчётные условия водосбора. Повороты, решётки при их наличии и выпуск также влияют на работу системы. Поэтому в карточке не приводится выдуманный универсальный расход.
Назначение Л-300/3 для водоотвода не подтверждает допустимость переезда. Для зоны движения нужно проверить конструкцию лотка, перекрытие при его наличии, опоры и класс нагрузки всего узла. Без такого решения использовать открытый лоток как переезд нельзя.
В этой позиции учитывается сам лоток Л-300/3. Решётки, крышки, крепления и переходные элементы не следует считать включёнными автоматически. Их состав, размеры и совместимость согласуют отдельно по спецификации системы.
Внешнее сходство с Л-300/3 недостаточно. Проверьте внутренний профиль, отметку дна, торцы и способ герметизации. Несогласованный переход может создать ступеньку, сузить канал и задерживать мусор. Узел соединения разных типов должен быть предусмотрен проектом.
Предусмотрите доступ к секциям Л-300/3, местам поворота и выпуску. Удаляйте наносы и мусор, контролируйте стыки после сезонных подвижек. Периодичность определяют по условиям участка; после сильного дождя полезно проверить, нет ли перелива или застойных зон.
Умножьте количество Л-300/3 на 300 кг. Например, десять секций весят 3000 кг без упаковки. Это только часть транспортного расчёта: учитывают длину 1000 мм, расположение изделий, крепление и возможность разгрузки на заданном вылете техники.
